正航小知識課堂開課啦!——真空烤箱篇
“正是江南好風景，落花時節又逢君”同學們大家好，我們又見面了，所謂“一日不見兮，思之如狂”激動的心顫抖的手，決心學習的跟我走，上期課堂中我們探索到紫外老化試驗箱的幽靜，本期正航小編的主題課堂標題為真空烤箱。讓我們沐浴在知識的海洋，一探新課的奧秘。

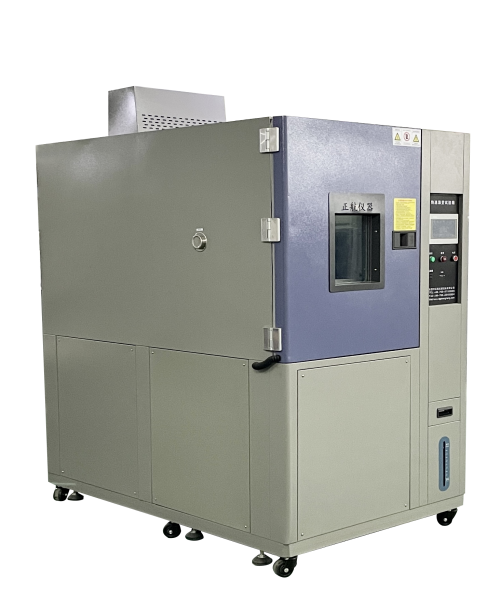

相信大家對烤箱都不陌生，一般家庭中或大或小都會有，但是此“烤箱”非彼“烤箱”這可不是一般的食物家用烤箱，我們先來說說該真空烤箱用途：該系列設備是各種產品，在真空狀態下進行烘烤、老化實驗中常用設備之一，適用于電子儀器儀表、材料、電工、車輛、金屬、電子產品、各種電子元?dú)饧跍囟拳h(huán)境下、檢驗其各性能項指針及質量管理之用.該設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存等等.
一、烤箱箱體規格：
1、內尺寸：350（寬）×350（深）×400（高）mm；
2、外尺寸約：800（寬）×730（深）×1470（高）mm；以實物為準；；
3、箱體結構：連體式，真空泵置于機臺下部；
4、隔層：內分二層，配網板二塊，可活動抽出；
5、面板安裝：控制面板安裝于機臺下方（如圖）；
6、開門方式：單由右至左開啟；
7、可視窗：門上帶可視窗，規格W250*H300mm；
8、內材質為：304#不銹鋼工業板,厚4.0mm；內箱加強處理，抽真空不變形；
9、外材質為：冷軋鋼板,厚1.2mm,粉體烤漆處理(米白色)；
10、保溫材質為：耐高溫巖棉，保溫效果好；
11、安裝帶剎車活動腳輪，可任意推動；
二、控溫系統：
1、正航自主研發7英寸觸摸屏控制系統，
2、定時器設定:1秒－9999時（可選擇設定小時、分鐘、秒）溫到計時，時間到停止加熱，
同時報警提示；
3、感溫線（pt100）型；
4、輸出為3-32V；
5、電流控制器為：PID+SSR固態繼電器；
6、加熱方式：采用三面加熱的熱輻射的方式（內箱外壁左、右、底三面）
7、發熱材料為：不銹鋼高溫加熱管；
8、溫度范圍：0-140℃溫度可調；
9、控制精度：±0.5℃；
10、顯示精度：0.1℃；
11、溫度偏差：±5.0℃.(無真空下,空箱測試)
三、真空系統：
1、機臺門口采用高密度性的硅膠條進行密封；
2、觸摸屏顯示顯真空箱內的相對真空度；
3、真空控制方式為：自動控制式，啟動抽真空達設定真空度時自動停止，低于下限時自動啟動，以此循環工作，來保持箱內真空度恒壓；
4、泄壓方式：烘烤、試驗或是中途取放產品時，手動啟動電磁閥泄壓；
5、機臺真空度范圍：2PSI-15PSl，地區不同顯示真空度不同；
6、保壓泄漏率：約1.0KPa每小時；
7、控制偏差：±0.2KPa最高真空度；
8、抽真空氣體條件：在抽真空前確定箱內溫度低于80度以內，防止空氣溫度過高容易損壞真空泵；
9、真空閥：4分壓差止回閥；
10、管道：真空箱與真空泵連接采用彈簧軟管；
11、真空泵配置：定制直連式真空泵，電機功率220V/750W.
四、制冷系統：
1、松下全封閉高效壓縮機
2、風冷翅片管式冷凝器
3、容量控制冷凍系統（毛細管或膨脹閥）
4、控制系統的控制器根據試驗條件自動調節制冷機的運行工況，蒸發壓力調節閥。壓縮機回氣冷卻回路。
美國杜邦R404a
五、保護系統：
1、超溫保護系統：溫度失控時，超過超溫保護設定溫度時，自動停止加熱供電，從而保護產品及機器的安全。
2、電路保護系統：接地保護、快遞保險、過載保護等.
以上便是本期課堂的完整教學，曲終人不散，同學們咱們下期再見！
